BPCs容器选择指南
常规液体处理时的标准容器选择
Thermo Scientific HyClone设计的标准容器规格与市场上大多数的外部容器相匹配。这些标准容器形成了标准BPC系统和多数用户定制BPC系统的基础。选择某种标准容器作为用户定制BPC系统的基础，会很大程度地减少装配时间和成本。
标准范围包括：
- 组成容器的Thermo Scientific HyClone CX和TC Tech AF膜。
- 用于混合的顶部开口容器和用于无菌处理密封生物容器。
- 不需要特定外部容器的小容积2D容器。
- 需要特定外部容器的大容积2D和3D容器。
- Thermo Scientific HyClone根据大多数运输参数对外部容器进行了优化。
- 与其他供应商提供的广泛使用的各种外部容器相匹配的BPC容器。
运输液体和内部使用的容器系统选择
容积范围 50-200升
●聚乙烯闭口桶形容器可与Thermo Scientific HyClone BPC配合使用
●顶部与底部排液●聚乙烯闭口桶形容器可与Thermo Scientific HyClone BPC配合使用
●最初为运输液体设计
●在非临界区域，可以用作内部使用，以提高经济性
容积范围 500升
●304不锈钢制成
●304不锈钢制成
●用于装载更大容积BPC的优化系统
●可用于整个工业标准范围
容积范围 100-1000升
●Arca设计和提供的标准聚乙烯容器
●Arca设计和提供的标准聚乙烯容器
●顶部与底部排液
●可从代理商处购买
●最初为运输液体设计
●在非临界区域，可以用作内部使用，以提高经济性
内部使用容器系统
内部使用容器系统
容积范围 200升-2000升
●304不锈钢制成
●304不锈钢制成
●用于装载更大容积BPC的优化系统
●最初为临界区域的内部使用而设计
●可长期使用
●可在符合工业标准的范围内使用
容器范围 20-500升
●目前可选的工业标准容器，见198页
●目前可选的工业标准容器，见198页
●顶部和底部排液
●不作长期使用

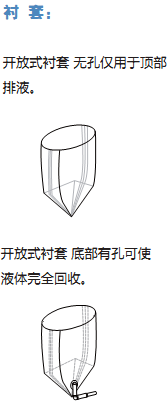

衬套
衬套
| 类型 | 外部容器 | CX3-9 膜容器容量 |
| 开放式衬套 1 | HyClone闭口桶形容器 | 50, 100, 200升 |
| 底部排液开放式衬套 1 | HyClone闭口桶形容器 | 50, 100, 200升 |
| 开放式衬套 1 | 圆柱形桶 | 50, 100, 200升 |
BPC
Thermo Scientific HyClone 标准成分库包含生物制***行业认可的所有主要连接系统。它们是在持续改进的应用和发展的基础上进行评价的。成分库进行周期性的更新，以保证包含新的可以选择的配件。以下信息显示了现有可选项及选择指导说明。
连接方法：同时旋转雄接头和雌接头，从而固定接头。
选项：螺式接头包括多种材料和规格。
优点：操作简单。
局限性：限于1/4”规格，并且并非100%可靠。
使用范围：要求小容积无菌连接且在100级区域内使用。
连接方法：推动雄接头和雌接头，直到卡紧。
选项：在不同材料和规格下都可选用，包括有隔离阀的HFC系列。详情
见数据表050。
优点：快速、简单、使用安全。
局限性：要求是100级区域或者更高级别无菌区域，以实现无菌连接。
使用范围：需要安全的无菌连接时在100级区域内使用。
连接方法：密封垫放置在两接头之间连接，并用卡箍加固。
选项：能获得不同材料的 1/2＂和 3/4＂(又称 Mini Triclamps)
Triclamp (TC) 。 SterilEnz™ 设备的优点是由密封袋保护Triclamp连接。
详细信息见数据表 050。
优点：适于所有 BPC 最大规格的可选接头。连接非常安全。
局限性：不适合无菌连接。
使用范围：BPC 需要通过 triclamp 孔与容器或设备连接，且不要求无
菌处理。常用于下游应用。
连接方法：
选项：Pall Kleenpak.和BioQuate 一次性无菌接头(DAC)。
优点：不依赖任何设备，且任何环境下都可进行无菌连接。
局限性：不是最经济的选项。
使用范围：要求进行无菌连接，无100级区域。
连接方法：两根管线通过自动设备的断开和焊接，从而形成无菌连接。
选项：要求使用C-Flex管或者PharMed管线连接BPC。如果不需要终端
接头，通常使用端塞。
优点：灵活。
局限性：需要其他设备进行连接。
使用范围：要求进行无菌连接，无100级区域。
连接方法：与triclamp类似，接头对将作为SIP供件的一部分。
选项：可选项见数据表052。
优点：有效的无菌连接。
局限性：速度缓慢且需要清洁的蒸汽。
使用范围：实现BPC与不锈钢容器的无菌连接，需要triclamp接头。
连接方法：将注射器插入孔中取出样品。
选项：可用两种相似的类型-- SmartSite®和Clave®。
优点： 不需要针。
局限性：流速。
使用范围：处理样品体积在50毫升以下时使用。

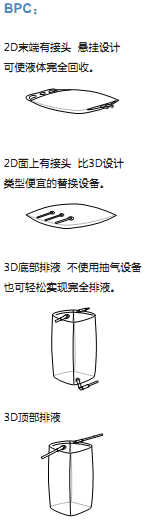

不锈钢外部容器
| 类型 | 外部容器 | CX5-14 膜容器容量 |
| 2D悬挂式 2 | n/a | 0.05, 0.1, 0.25, 0.5, 1, 2, 5, 10, 20, 50 升 |
| 2D悬挂式 2 | n/a | 5, 10, 20, 50 升 |
| 2D平置式 | HyClone闭口桶形容器 | 50, 100, 200 升 |
| 3D顶部排液3 | HyClone闭口桶形容器 | 50, 100, 200升 |
| 3D底部排液 | HyClone闭口桶形容器 | 50, 100, 200升 |
| 2D平置式 | 圆柱形桶 | |
| 3D顶部排液 | 圆柱形桶 | 50, 100, 200, 300, 500升 |
| 3D底部排液 | 圆柱形桶 | 50, 100, 200, 300, 500升 |
| 3D底部排液 4,5,7 | Smartainer II | 100, 200, 500, 1000, 1500, 2000 升 |
| 3D 6 | Arca | 100, 200, 250, 1000 升 |
| 3D底部排液 | Arca | 100, 200, 250, 500, 1000 升 |
BPCs连接系统选择指南
Thermo Scientific HyClone 标准成分库包含生物制***行业认可的所有主要连接系统。它们是在持续改进的应用和发展的基础上进行评价的。成分库进行周期性的更新，以保证包含新的可以选择的配件。以下信息显示了现有可选项及选择指导说明。
连接方法：同时旋转雄接头和雌接头，从而固定接头。
选项：螺式接头包括多种材料和规格。
优点：操作简单。
局限性：限于1/4”规格，并且并非100%可靠。
使用范围：要求小容积无菌连接且在100级区域内使用。
| 类型 | 材料 | 可用倒钩管规格 |
| 螺式接头 | 聚偏二氟乙烯 | 1/8″(3.18毫米),1/4”(6.35毫米) |
| 螺式接头 | 聚乙烯 | 1/8″(3.18毫米),1/4”(6.35毫米) |
连接方法：推动雄接头和雌接头，直到卡紧。
选项：在不同材料和规格下都可选用，包括有隔离阀的HFC系列。详情
见数据表050。
优点：快速、简单、使用安全。
局限性：要求是100级区域或者更高级别无菌区域，以实现无菌连接。
使用范围：需要安全的无菌连接时在100级区域内使用。
| 类型 | 材料 | 可用倒钩管规格 |
| MPC 系列 | 聚碳酸酯 | 1/4”(6.35毫米) ,3/8”(9.52毫米) |
| MPX 系列 | 聚砜 | 1/2”(12.7毫米) |
| MPU 系列 | 聚砜 | 3/4”(19毫米) |
| HFC39 | 聚砜 | 1/4”(6.35毫米), 3/8”(9.52毫米) |
连接方法：密封垫放置在两接头之间连接，并用卡箍加固。
选项：能获得不同材料的 1/2＂和 3/4＂(又称 Mini Triclamps)
Triclamp (TC) 。 SterilEnz™ 设备的优点是由密封袋保护Triclamp连接。
详细信息见数据表 050。
优点：适于所有 BPC 最大规格的可选接头。连接非常安全。
局限性：不适合无菌连接。
使用范围：BPC 需要通过 triclamp 孔与容器或设备连接，且不要求无
菌处理。常用于下游应用。
| 类型 | 材料 | 可用倒钩管规格 |
| SterilEnz Mini TC | 聚乙烯 | 1/2”(12.7毫米) |
| SterilEnz TC | 聚乙烯 | 1/2”(12.7毫米), 3/4”(19毫米) |
| Mini TC | 聚丙烯 | 1/8”(3.18毫米),1/4”(6.35毫米),3/8”(9.52毫米),1/2”(12.7毫米) |
| Mini TC | 聚偏二氟乙烯 | 1/8”(3.18毫米),1/4”(6.35毫米),3/8”(9.52毫米),1/2”(12.7毫米) |
| TC | 聚丙烯 | 1/8”(3.18毫米),1/4”(6.35毫米),3/8”(9.52毫米),1/2”(12.7毫米),1”(25.4毫米) |
| TC | 聚偏二氟乙烯 | 1/8”(3.18毫米),1/4”(6.35毫米),3/8”(9.52毫米),1/2”(12.7毫米),1”(25.4毫米) |
连接方法：
选项：Pall Kleenpak.和BioQuate 一次性无菌接头(DAC)。
优点：不依赖任何设备，且任何环境下都可进行无菌连接。
局限性：不是最经济的选项。
使用范围：要求进行无菌连接，无100级区域。
| 类型 | 材料 | 可用倒钩管规格 |
| Pall Kleenpak | 聚碳酸酯 | 1/4”(6.35毫米),3/8”(9.52毫米),1/2”(12.7毫米) |
| ReadyMateTMDAC | 聚碳酸酯/硅树脂1/4 | ” (6.35毫米),3/8”(9.52毫米),1/2”(12.7毫米),3/4”(19毫米) |
连接方法：两根管线通过自动设备的断开和焊接，从而形成无菌连接。
选项：要求使用C-Flex管或者PharMed管线连接BPC。如果不需要终端
接头，通常使用端塞。
优点：灵活。
局限性：需要其他设备进行连接。
使用范围：要求进行无菌连接，无100级区域。
| 类型 | 材料 | 可用倒钩管规格 |
| 端塞 | 聚丙烯 | 1/8”(3.18毫米),1/4”(6.35毫米) |
| 端塞 | 聚偏二氟乙烯 | 1/8”(3.18毫米),1/4”(6.35毫米),3/8”(9.52毫米),1/2”(12.7毫米) |
连接方法：与triclamp类似，接头对将作为SIP供件的一部分。
选项：可选项见数据表052。
优点：有效的无菌连接。
局限性：速度缓慢且需要清洁的蒸汽。
使用范围：实现BPC与不锈钢容器的无菌连接，需要triclamp接头。
| 类型 | 材料 | 可用倒钩管规格 |
| Unitized Mini TO | 硅树脂 | 3/8”(9.52毫米),1/2”(12.7毫米) |
| Unitized TC | 硅树脂 | 3/8”(9.52毫米),1/2”(12.7毫米),3/4”(19毫米) |
|
CPC Steam Thru (TC和Mini TC) |
聚砜 |
3/8”(9.52毫米),1/2”(12.7毫米) |
|
Millipore Lynx (TC和Mini TC) |
聚砜 /硅树脂 |
1/4”(6.35毫米),1/2”(12.7毫米) |
| Gore (Mini TC) | 硅树脂 | 1/4”(6.35毫米) |
连接方法：将注射器插入孔中取出样品。
选项：可用两种相似的类型-- SmartSite®和Clave®。
优点： 不需要针。
局限性：流速。
使用范围：处理样品体积在50毫升以下时使用。
|
类型
|
材料
|
可用倒钩管规格
|
|
Smartsite
|
丙烯酸/聚亚安酯/硅树脂
|
n/a
|
|
Clave
|
无法获得数据
|
n/a
|
BPCs管线选择指南
在Thermo Scientific HyClone标准成分库中要包含全部可选商业管线是不现实的，但本标准成分库列出了生物制***行业中使用的主要管线类型。
BPC系统中管线选择的主要因素有：
1. 泵特征 – 蠕动泵是最常见的类型，所以液体流速和系统中泵管寿命十分重要。
2. 透明度 – 大部分类型的管线都是透明的，能够看到管内成分通常也很重要。
3.连接方法 – 大部分标准规格的连接系统都需要将管线和倒钩管连在一起，但管线焊接和封口设备要求特定类型的管线。
4.支持数据 - 要求符合标准、ADCF环境和析出分析。所有标准管线的信息数据库是可以获得的。
5.经济性 – 不同管线类型、内径和壁厚的价格差异很大。通常来讲，内径和壁厚越大，管线价钱越贵。
6.消毒方法 – BPC使用的管线要符合辐射灭菌的标准。
C-Flex管
C-Flex管整体上的适用性使其成为标准和用户BPC系统中使用管线的默认选择。三种型号为：透明, 不透明 和无动物来源成分。它与硅胶管相比的主要优点是抗腐蚀性强、热塑性好。
使用范围：一般用途的液体处理，可与管线焊接和封口设备一起使用。
铂处理硅胶管
多样的尺寸规格、实用性和价格使硅胶管成为默认选择。也可以选择Cole-Parmer, Saint-Gobain, WL Gore and Watson-Marlow等供应商提供的一些规格的硅胶管。
使用范围：处理一般用途的液体时。
PVC（聚氯乙烯 ）管
由于历史原因标准成分库中包括医用级Tygon®PVC管线，而且在更好的替代品如C-Flex等出现以前，该产品得到了广泛的实用。
使用范围：要求较高的热封性或者透明度时。
PharMed 管
这种管线比C-Flex泵管或者硅胶泵管使用寿命更长。由于成本较高且不透明性，它一般只用于蠕动泵管线的一小部分。BPC中其余的管线用C-Flex管或者硅胶管线。
使用范围：要求泵使用寿命长时。
PharmaPure管
Saint-Gobain提供，超低颗粒脱落，可以作为PharMed的替代品。
使用范围：要求泵使用寿命长时。
线管选择指南旨在介绍各种线管的型号和尺寸，下表给出了MasterflexTM 不同规格线管的参数。我们标准BPC系统使用了C-Flex和硅胶线管，这些材料具备线管所要求的技术标准，且更经济。
|
可选规格
（内径x外径）
|
泵规格*
|
默认 硅胶管
|
透明
C-Flex
|
不透明C-Flex
|
ADCF C-Flex
|
PVC
|
PharMed
|
PharmaPure
|
|
1/16”x 3/16”(1.6 毫米x4.8毫米)
|
14
|
X
|
X
|
X
|
X
|
X
|
X
|
|
|
1/8”x 1/4”(3.2毫米x 6.4毫米)
|
16
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
1/8”x 3/16”(3.2毫米x4.8 毫米)
|
|
|
|
|
|
X
|
|
|
|
3/16”x 5/16”(4.8 毫米x7.9毫米)
|
25
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
3/16”x 3/8”(4.8 毫米x9.5毫米)
|
15
|
X
|
X
|
X
|
X
|
X
|
X
|
|
|
1/4”x 3/8”(6.4 毫米x9.5毫米)
|
17
|
X
|
X
|
|
X
|
X
|
X
|
X
|
|
1/4”x 7/16”(6.4 毫米x11.1毫米)
|
24
|
X
|
X
|
X
|
X
|
X
|
X
|
|
|
1/4”x 1/2”(6.4 毫米x12.7毫米)
|
26
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
5/16”x 7/16”(7.9 毫米x11.1毫米)
|
18
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
5/16”x 1/2”(7.9毫米x12.7毫米)
|
|
X
|
|
|
|
|
|
X
|
|
3/8”x 1/2”(9.5毫米x12.7毫米)
|
|
X
|
X
|
X
|
X
|
X
|
|
X
|
|
3/8”x 5/8”(9.5 毫米x15.9毫米)
|
73
|
X
|
X
|
X
|
X
|
X
|
X
|
X
|
|
3/8”x 9/16”(9.5 毫米x14.3毫米)
|
|
X
|
|
|
|
|
|
|
|
1/2”x 5/8”(12.7 毫米x15.9毫米)
|
|
|
|
X
|
|
X
|
|
|
|
1/2”x 3/4”(12.7 毫米x19毫米)
|
82
|
X
|
X
|
|
X
|
X
|
X
|
X
|
|
1/2”x 11/16”(12.7 毫米x17.5毫米)
|
19
|
X
|
X
|
X
|
X
|
X
|
|
X
|
|
1/2”x 7/8”(12.7 毫米x22.2毫米)
|
|
X
|
|
|
|
|
|
|
|
5/8”x 7/8”(15.9 毫米x22.2毫米)
|
|
|
X
|
|
X
|
X
|
|
X
|
|
3/4”x 1”(19毫米x25.4毫米)
|
90
|
X
|
X
|
|
X
|
X
|
X
|
X
|
|
3/4”x 11/8”(19毫米x28.6毫米)
|
|
X
|
X
|
|
X
|
|
|
|
|
3/4”x 11/4”(19毫米x31.8毫米)
|
|
|
X
|
X
|
X
|
|
|
|
|
7/8” x 11/8” (22.2 毫米x28.6毫米)
|
|
X
|
X
|
|
X
|
|
|
|
|
7/8”x 11/4”(22.2毫米x31.8毫米)
|
|
X
|
|
|
|
|
|
|
|
1”x11/4”(25.4毫米x31.8毫米)
|
|
X
|
X
|
|
X
|
X
|
|
|
|
1”x 13/8”(25.4 毫米x34.9毫米)
|
92
|
X
|
|
|
|
|
X
|
|
*表中泵规格指的是Masterflex 泵管线系统 。I.D./O.D.尺寸可能因Masterflex管线商标而不同。用户应测试产品以确定该产
品是否适合自己的应用。
品是否适合自己的应用。
BPCs外部容器选择指南
除小体积2维设计之外，所有的BPC都至少需要一个简单的外部支 撑容器。即使是不用移动BPC系统的简单液体处理，BPC和外部容器系 统之间的相互作用也十分重要。当发生移动或者涉及到混合等更为复 杂的应用时，其重要性更为突出。
目前我们并不生产外部容器系统，根据需求选择供方，而不是与 供方合作。
塑料外部容器
对于1000L以下普通液体处理，ThermoFisher Scientific制造了 可以配合特定的已存在的工业标准塑料容器的BPC。例如178页所示的 圆柱形容器和 Arca运送容器。
对用更小规模应用（包括运送），我们开发了最佳的聚乙烯筒形 设计。并对BPC和外部容器系统进行验证和测试。
不锈钢外部容器
容量较大，较复杂BPC系统的外部容器通常使用不锈钢制造。其 设计工作由我公司高级工程师，协同制***及生物工艺行业的专业不锈 钢专家共同完成。BPC和外部容器系统的验证和测试由我公司QA专家 完成。
标准产品包括ThermoScientificHyClone Smartainer II，其外 部容器系统从500L到2000L不等。包括外部支撑容器（标准配件）的 Smartainer II。我公司最复杂的系统为ThermoScientificHyClone一次性生物反 应器（S.U.B.），包括混合、加热和称重元件三个系统。
可提供具有验证和详细支持文档的标准系统清单。
我们在设计方面的经验以及与不锈钢合作伙伴的密切关系使得我 们能对用户需求做出灵活的响应。

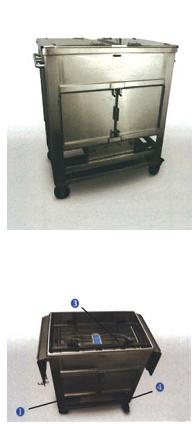

大体积不锈钢外部容器系统
主要特性：
主要特性：
●Thermo Scientific HyClone Smartainer 系统含有由Thermo Scientific HyClone CX5-14膜制成的器，并经过尺寸优化，以适应Smartainer的要求。
●Smartainer为304号不锈钢制造的简 单、耐久，经济性强的容器。
●该设备用于临界区域的内部处理。
●Smartainer II是无外部夹套的外部容器 系统，可用于容积为200、500、1000、1500和2000升的单元。
●该设备为标准系统，配有多种用于移动和处理BPC的可选择附件。
●该设备可移动，并可以使用起重工具或叉车进行操作。
●带外部夹套版本对容积为500、1000和1500升的单元进行加热或冷却操作。
●可以从Smartainer顶部或者底部排放BPC的储存物。
●可以使用容积为100、200、500、1000、1500升的标准BPC。
应用：
●无菌培养基和缓冲液的储存和运输。
●为生物反应器提供无菌培养基，或者为纯化系统提供缓冲液。
●接纳和储存生物反应器的产物。
●不适用于运输。支持信息
●CX5-14膜说明书见第176页
●SmartainerII使用指南见UG002
●外部夹套Smartainer见数据表025
●SmartainerII见数据表023
●BPC处理见数据表047

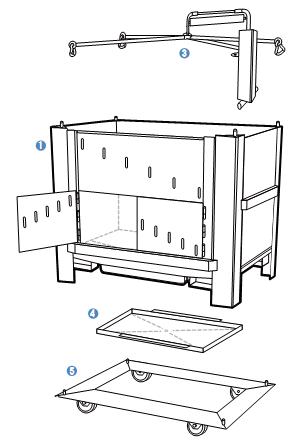

Smartainer II及带外部夹套的Smartainer系统组件：
1.Smartainer II/带外部夹套Smartainer——为支持BPC而设计的不锈钢容器。
2.BPC组件——带有管线组，形成液体处理的接触表面（图中未显示）。
3.BPC提升器（可选）——有助于将BPC装入
Smartainer II/带外部夹套Smartainer中。
3.可拆卸托盘（可选）——便于装载排液泵、管/叶轮线接头和其他元件。
4.推车（可选）——用于在水平表面上短距离移动
Smartainer II/带外部夹套Smartainer。
外部容器
材料：不锈钢
1、Smartainer II
2、外部带夹套的Smartainer II
附件
3、BPC提升器（可选）
液压系统管接头
用于带夹套的Smartainer，不锈钢快速连接接头
*所有带夹套的Smartainer的输入和输出口均提供3/4”的雄NPT。可以单独购买配有阻止阀的快速接头，有利于管道和夹套的简单、快速地连接。
4、托盘（可选）
材料：不锈钢
托盘嵌入小推车中
配有安全销的插杆
用于带夹套的Smartainer，每个带夹套的Smartainer需要一组插杆
5、小推车(可选)
材料：不锈钢
与大体积不锈钢外部容器系统配套的BPCs
底部排液BPC
1、5接头
2、3接头

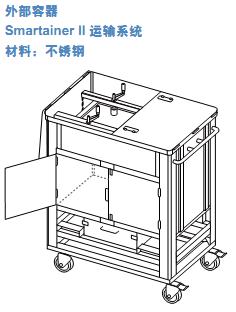

大体积不锈钢运输系统
主要特性：
外部容器
Smartainer II 运输系统
材料：不锈钢
附件
外部容器
材料：不锈钢
1、Smartainer II
|
货号
|
容积
|
整体尺寸（长*宽*高）
|
内部尺寸
|
价格（￥）
|
|
SV50160.01
|
200升
|
311/4”x231/2”x311/8 ”
|
283/4”x21”x23”
|
询价
|
|
SV50160.02
|
500升
|
471/2”x 31”x 381/4”
|
45”x 29”x291/3 ”
|
询价
|
|
SV50160.03
|
1000升
|
471/2”x 381/2”x 531/8”
|
45”x 36”x451/5”
|
询价
|
|
SV50160.04
|
1500升
|
471/2”x381/2”x 69”
|
45”x 36”x 60”
|
询价
|
|
SV50160.05
|
2000升
|
471/2”x 381/2”x 88”
|
45”x 36”x 79”
|
询价
|
2、外部带夹套的Smartainer II
|
货号
|
容积
|
整体尺寸（长*宽*高）
|
内部尺寸
|
价格（￥）
|
|
SV50111.01
|
500升
|
473/4”x313/5”x501/5”
|
45”x 29”x291/3”
|
询价
|
|
SV50111.02
|
1000升
|
473/4”x383/4”x651/5”
|
45”x 36”x 451/5”
|
询价
|
|
SV50111.03
|
1500升
|
471/4”x383/4”x812/5 ”
|
45”x 36”x 60”
|
询价
|
附件
3、BPC提升器（可选）
|
货号
|
容积
|
价格(￥)
|
|
SmartainerII
|
||
|
SV50161.21
|
100升
|
询价
|
|
SV50161.22
|
150升
|
询价
|
|
SV50161.23
|
200升
|
询价
|
|
带夹套的Smartainer
|
|
|
|
SV50112.03
|
1000升
|
询价
|
|
SV50112.11
|
1500升
|
询价
|
液压系统管接头
用于带夹套的Smartainer，不锈钢快速连接接头
|
货号
|
描述
|
价格(￥)
|
|
SV50112.12
|
雌，1” NPT
|
询价
|
|
SV50112.13
|
雄，1” NPT
|
询价
|
|
SV50112.15
|
雄，1”BSP（欧洲）
|
询价
|
4、托盘（可选）
材料：不锈钢
托盘嵌入小推车中
|
货号
|
容积
|
价格(￥)
|
|
SV50161.11
|
200升
|
询价
|
|
SV50161.12
|
500升
|
询价
|
|
SV50161.13
|
1000/1500升
|
询价
|
配有安全销的插杆
用于带夹套的Smartainer，每个带夹套的Smartainer需要一组插杆
5、小推车(可选)
材料：不锈钢
|
货号
|
容积
|
价格(￥)
|
|
SV50161.01
|
200升
|
询价
|
|
SV50161.02
|
500升
|
询价
|
|
SV50161.03
|
1000/1500升
|
询价
|
与大体积不锈钢外部容器系统配套的BPCs
底部排液BPC
1、5接头
|
管线1
|
MPC雄接头、聚碳酸酯
管线：
长度: 48” (121.9 厘米)
ID x OD: 3/8” x 5/8” (9.5 毫米 x 15.9 毫米),
汲取管长度：12”（30.5厘米）
|
|
管线2
|
雄螺式接头, 聚丙烯
管线：
长度: 48” (121.9 厘米)
ID x OD: 1/4” x 3/8” (6.4 毫米 x 9.5 毫米) |
|
管线3
|
雌螺式接头, 聚丙烯
管线：
长度: 48” (121.9 厘米)
ID x OD: 1/4” x 3/8” (6.4 毫米 x 9.5 毫米) |
|
管线4
|
端塞
无接头
|
|
管线5
|
MPC雌接头、聚碳酸酯
管线：
长度: 48” (121.9 厘米)
ID x OD: 3/8” x 5/8” (9.5 毫米 x 15.9 毫米), 底部接头，硅树脂 |
|
货号
|
容积
|
配套外部容器
|
价格(￥)
|
|
SH30652.04
|
500升
|
SV50160.02/SV50111.01
|
询价
|
|
SH30652.05
|
1000升
|
SV50160.03/SV50111.02
|
询价
|
|
SH30652.06
|
1500升
|
SV50160.04/ SV50111.03
|
询价
|
2、3接头
|
管线1
|
MPX雄接头、聚碳酸酯
管线：
长度: 20” (51厘米)
ID x OD: 1/2” x 3/4”
(12.7 毫米 x 19.1毫米),
汲取管长度：12”（30.5厘米）
|
|
管线2
|
MPX雄接头、聚碳酸酯
管线：
长度: 20” (51厘米)
ID x OD: 1/2” x 3/4”
(12.7 毫米 x 19.1毫米)
毫米 x 9.5 毫米)
|
|
管线3
|
MPX雄接头、聚碳酸酯
管线：
长度: 20” (51厘米)
ID x OD: 1/2” x 3/4”
(12.7 毫米 x 19.1毫米)
底部接头
毫米 x 9.5 毫米)
|
|
货号
|
容积
|
配套外部容器
|
价格(￥)
|
|
SH30717.01
|
100升
|
SV50160.01
|
询价
|
|
SH30717.02
|
200升
|
SV50160.01
|
询价
|
|
SH30717.03
|
500升
|
SV50160.02/ SV50111.01
|
询价
|
大体积不锈钢运输系统
主要特性：
● Thermo Scientific HyClone Smartainer II可运输系统与Envirotainer®结合使用。
● 是用304号不锈钢制造的简单、耐久，经济性强的设备。
● 顶部排液和底部排液均可使用。
● 该设备可移动，并可以使用起重工具、叉车或其他工具进行操作。
● 最大可运输容量为550升。
● 可调节垫料系统可使运输的容积降为100升。
● 经过验证的可运输结构。
● 可使用标准的500升BPC容器。
● Envirotainer是在飞***上调节运输 温度的商业系统。
应用:
● 无菌培养基和缓冲液在工厂内部和工厂之间的储存和运输。
● 为生物反应器提供无菌培养基，或者为纯化系统提供缓冲液。
● 接收和储存生物反应器的产物。Smartainer II可运输系统组件
1 Smartainer II运输器——设计特殊的用于BPC的不锈钢容器。
2 BPC组件——带有管线组，形成液体处理的接触表面（图中未显示）。
3 缓冲控制系统——用于减少运输过程中产生的液体波动。
4 推车——用于在水平表面上短距离移动Smartainer II运输器。
5 托盘（可选）——便于装载排液泵、管线接头和其他元件（图中未显示）。支持信息
● CX5-14膜说明书见第176页
● SmartainerII运输器使用指南见UG008
● Smartainer运输器见数据表031
● BPC处理见数据表见047
外部容器
Smartainer II 运输系统
材料：不锈钢
|
货号
|
容积
|
描述
|
轮廓尺寸
|
内部尺寸
|
价格(￥)
|
|
SV50188.01
|
500升
|
可运输，具有 缓冲系统及推车
|
51”x 31”x 58”（包括推车）
|
45” x 29” x 36”
|
询价
|
附件
|
货号
|
容积
|
价格(￥)
|
|
SV50161.12
|
500升
|
询价
|
